Proteus

Proteus는 전자 프로젝트를 생성, 분석 및 개선하기 위한 직관적인 플랫폼을 제공하는 종합 소프트웨어입니다. 사용자 친화적인 이 유틸리티는 개발자가 고급 시뮬레이션 및 회로 설계를 직관적으로 수행할 수 있도록 지원하며, 기본적인 개념을 현실로 구현하는 데 필요한 풍부한 기능을 제공합니다.

이 앱은 가상 시스템 모델링 및 회로 시뮬레이션 유틸리티로 작동하면서 SPICE 회로 시뮬레이션, 애니메이션 구성 요소 및 마이크로프로세서 모델을 훌륭하게 결합하여 마이크로컨트롤러 기반 설계 전체의 공동 시뮬레이션을 용이하게 합니다.

프로테우스란 무엇인가요?

Labcenter Electronics에서 개발한 Proteus는 교육용 소프트웨어 범주에 속하는 최고급 상용 전자 설계 자동화(EDA) 소프트웨어입니다. 학생, 엔지니어, 그리고 취미 활동가들에게 회로 아이디어를 현실로 구현할 수 있도록 탁월한 서비스를 제공합니다. 사용자 친화적인 인터페이스와 풍부한 기능을 통해 전자 개발의 모든 단계에 필요한 포괄적인 서비스를 제공합니다.

인쇄회로기판(PCB) 제작은 IT 분야에서 고도의 전문성을 요구하는 작업 중 하나이므로, 탄탄한 지식과 다양한 도구가 필수적입니다. 하지만 이 앱은 입출력 포트, 인터럽트, 타이머, USART 등을 시뮬레이션하는 과정을 간단하고 원활하게 만들어 줍니다.

프로테우스 기능

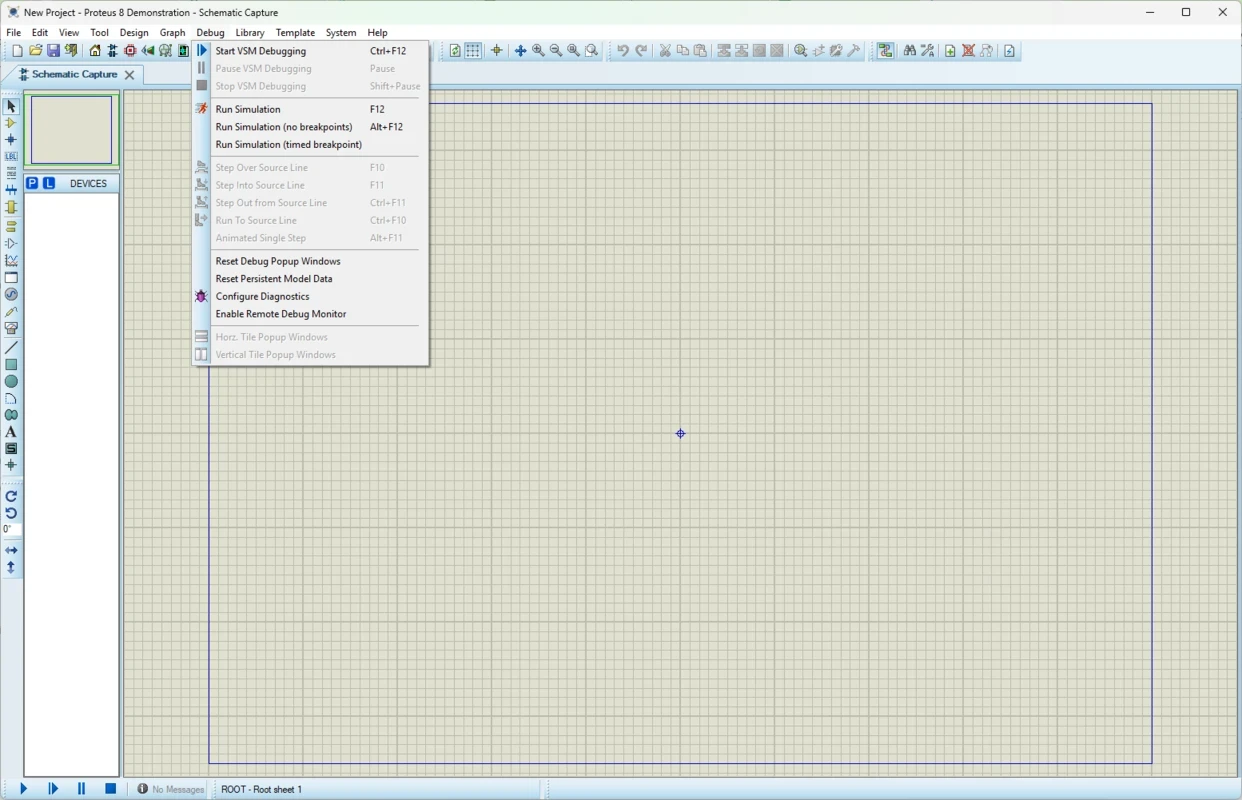

전자 시뮬레이션

포괄적인 기능을 통해 전자 회로의 동작을 실시간으로 에뮬레이션할 수 있습니다. 에뮬레이션은 물리적 프로토타입을 제작하기 전에 오류를 식별하고 필요한 조정을 수행하는 데 필수적입니다. 아날로그 및 디지털 부품 지원과 PIC, AVR, ARM, Arduino를 포함한 다양한 마이크로컨트롤러와의 통합을 통해 임베디드 프로젝트의 설계 및 디버깅이 용이해집니다. 또한 광범위하고 사용자 정의 가능한 데이터베이스 내에서 필요한 모든 요소를 ​​사용할 수 있도록 보장합니다.

재사용 가능한 콘텐츠

또한 다양한 보드 템플릿과 기술 데이터를 제공하여 모든 프로젝트를 재설계할 수 있는 포괄적인 체계를 보장합니다. 방대한 커뮤니티의 지원 덕분에 일반적인 프로젝트를 대표하는 여러 템플릿이 제공되어, 구성된 정보를 미리 불러와 템플릿에서 새 레이아웃을 빠르고 쉽게 초기화할 수 있습니다. 기본적으로 표준 유로카드 보드 세트와 보드, 모서리, 장착 구멍 등을 포함한 기본 레이아웃이 담긴 템플릿 파일, 그리고 개발자의 편의를 위한 기술 데이터 세트를 제공합니다.

간단한 PCB 설계

강력한 회로 시뮬레이션 기능 외에도, 이 앱은 정밀하고 효율적인 인쇄 회로 기판 설계를 지원합니다. 자동 트레이스 레이아웃, 레이어 조정, 거버 파일 생성 등 고급 기능을 통해 더욱 안정적인 회로 제작이 가능합니다. 3D 시각화 기능을 활용하여 부품 레이아웃의 정확성을 검토하고, 프로젝트에 최적화된 기능과 미관을 갖춘 설계를 통해 요구되는 표준을 충족하는지 확인할 수 있습니다.

자동 경로 설정

전문가용 구매 옵션에 따라 놀라운 형상 기반 자동 라우팅 기능이 통합되어 있으며, 고급 유료 버전은 가장 복잡한 패킹 보드에서도 완료율을 향상시켜 줍니다. 사용자 지정 라우팅 스크립트를 작성하거나 라우팅 명령을 직접 입력하는 등 라우터를 제어하는 ​​데 필요한 모든 고급 기능을 제공합니다. 특정 라우팅, 넷 클래스 라우팅, 팬아웃 방향 또는 길이 지정의 유연성 향상 등 개선된 추가 기능을 이용할 수 있습니다.

다중 시나리오 기반

이 혁신적인 도구는 전문가들이 전자 산업 관련 업무를 효율적으로 관리할 수 있도록 다양한 시나리오를 기반으로 개발되었습니다. 직관적인 환경과 시각적인 경험을 제공하여 교육 분야에서 빠르고 간편하게 회로 시뮬레이션을 구현할 수 있도록 지원합니다. 복잡한 전자 개념을 쉽고 효과적으로 학습할 수 있도록 해주며, 물리적인 하드웨어 없이도 회로 시뮬레이션을 탐구하고 학습할 수 있는 훌륭한 공간을 제공합니다.

이음매 없는 봉제

회로의 정확도를 높이고 노이즈를 줄이는 데 매우 효과적인 기술입니다. 여러 레이어에 걸쳐 넓은 영역을 연결할 수 있어 경로 길이가 짧아지고 노이즈도 감소합니다. 간단한 컨텍스트 메뉴 명령을 통해 연결 과정을 완료할 수 있으며, 스타일을 완벽하게 제어하고 간격과 행을 설정하여 연결 패턴을 안정적으로 구현할 수 있습니다.

출력 형식

이 앱은 표준 Windows 프린터 출력 지원 외에도 전문적인 회로 기판 제작에 필요한 모든 출력 형식을 제공합니다. 특히, IPC-D-356 넷리스트와 선택적으로 조립 도면이 포함된 Gerber X2 출력 형식을 지원합니다. 이를 통해 PCG 설계를 제조업체에 더욱 정확하게 전달할 수 있습니다. 또한 RS274X 형식을 통해 기존 Gerber/Excellon 출력도 지원합니다.

장점

• 사용자 친화적인 인터페이스를 통한 간편하고 부드러운 탐색
• 마이크로컨트롤러와의 손쉬운 통합을 제공합니다.
• Gerber 파일과 함께 다양한 출력 형식을 지원합니다.
• 고급 시뮬레이션을 위한 실시간 테스트
• 필수 요소에 대한 방대한 데이터베이스

단점

• 전문가용 버전은 매우 비쌉니다.
• 3D 시각화 옵션이 제한적입니다.
• 충돌 및 버그 관련 불만
